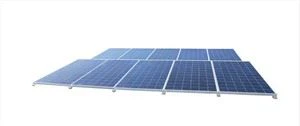

Hybrid fotovoltaisk termisk system
BESKRIVELSE

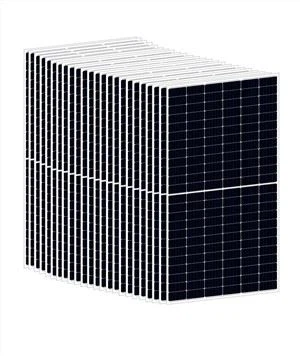

Fotovoltaisk panel (450W Mono) er kompostert av åtte lag: herdet glass, solceller, EVA, tetningsplate, varmeledningsrør, varmevekslerplate, isolasjon og legeringsramme.
Mens solcellepanelet absorberer varme, genererer det lavtemperaturvarmeenergi omtrent tre ganger så mye som elektrisitet. Denne varmeenergien brukes vanligvis ikke og slippes direkte ut i luften. PVT samler opp og bruker lavtemperatur varmeenergi. Fordi fotovoltaisk panel har en negativ temperatureffekt, absorberer det varmeenergi og øker kraftproduksjonskapasiteten til fotovoltaisk panel. Samtidig lagres varmeenergi i tanken og utnyttes.
FUNKSJONER
Hele PVT-systemet består av lagertank, kontroller, vannpumpe, brakett (valgfritt), elektrisk varmeapparat (valgfritt), inverter (valgfritt). PVT-systemet integrerer doble funksjoner av elektrisitetsproduksjon og vannoppvarming.
Mekaniske egenskaper
Celletype | 166*83 Mono |
Antall celler | 144(6*12)*2 |
Dimensjoner | 2094*1038mm |
Vekt | 37,5 kg |
Frontglass | 3,2 mm høy girkasse, lavt jern, herdet glass |
Ramme | Anodisert aluminiumslegering |
Koblingsboks | IP68 3-dioder |
Utgangskabler | 4mm² kabel 30cm pluss mc4 |
Maks vindbelastning/snøbelastning | 2400Pa/5400Pa |
Spesifikasjoner
STC: Innstråling 1000 W/m², AM 1,5, Gand-celletemperatur på 25 grader | |
Modultype | M10Ensun |
Varmegenerering (W) | 1200 |
Toppeffekt (Pmax) | 450.00 |
Maksimal strømspenning (Vmp) | 41.50 |
Maksimal strømstrøm (imp) | 10.85 |
Åpen kretsspenning (Voc) | 49.30 |
Kortslutningsspenning (isc) | 11.60 |
Celleeffektivitet (prosent) | 23.36 |
Moduleffektivitet ( prosent ) | 20.70 |
STC: Innstråling 800 W/m², AM 1,5G, omgivelsestemperatur 20 grader, vindhastighet 1m/s | |
Toppeffekt (Pmax) | 336.00 |
Maksimal strømspenning (Vmp) | 38.60 |
Maksimal strømstrøm (imp) | 8.70 |
Åpen kretsspenning (Voc) | 46.20 |
Kortslutningsspenning (isc) | 9.38 |
Innløp og utløp | DN 15 |
Vanntrykk | 0.8mpa |
Vannstrøm | 0.4L/S |
Temperaturegenskaper
NOCT nominell driftscelletemperatur (grad) | 45±2 |
Pmax temperaturkoeffisienter (W/ grad) | -0.350 prosent |
Voc temperaturkoeffisienter (V/ grad) | -0.270 prosent |
ISC-temperaturkoeffisienter (A/grad) | pluss 0,048 prosent |
PVT-driftsbetingelser
Maksimal systemspenning (V) | 1500 |
Maksimal seriesikringsvurdering (A) | 20 |
Krafttoleranse | 0~ pluss 3 prosent |
Drifts- og lagringstemperatur (grad) | -40~ pluss 85 |
PVT-sertifisering
IEC61215, IEC61730, ISO900I:2008 TUV CE ISO SON PV SYKLUS
Kvalitetsgaranti
Kvalitetssikring i 10 år,
90 prosent effekt i 12 år,
80 prosent effekt i 25 år.
Betalingsperiode
30 prosent innskudd,
70 prosent saldo å betale før containere ankommer destinasjonshavnen.
T/T, L/C, kontanter og Alibaba-forsikringsbetaling er akseptable.
PRODUKSJONSDETALJER
Oppbevaringstank
Kontroller
Vannpumpe
Brakett - valgfritt
Elektrisk varmeapparat - valgfritt
Inverter - valgfritt
Isolasjon
PROSJEKTER INSTALLERT
Australia svømmebasseng PVT-prosjekt
Zhejiang China School Hot Water PVT-prosjekt
Guangzhou China Hotel Hot Water PVT-prosjekt
